Drehkranzlager Neuheiten

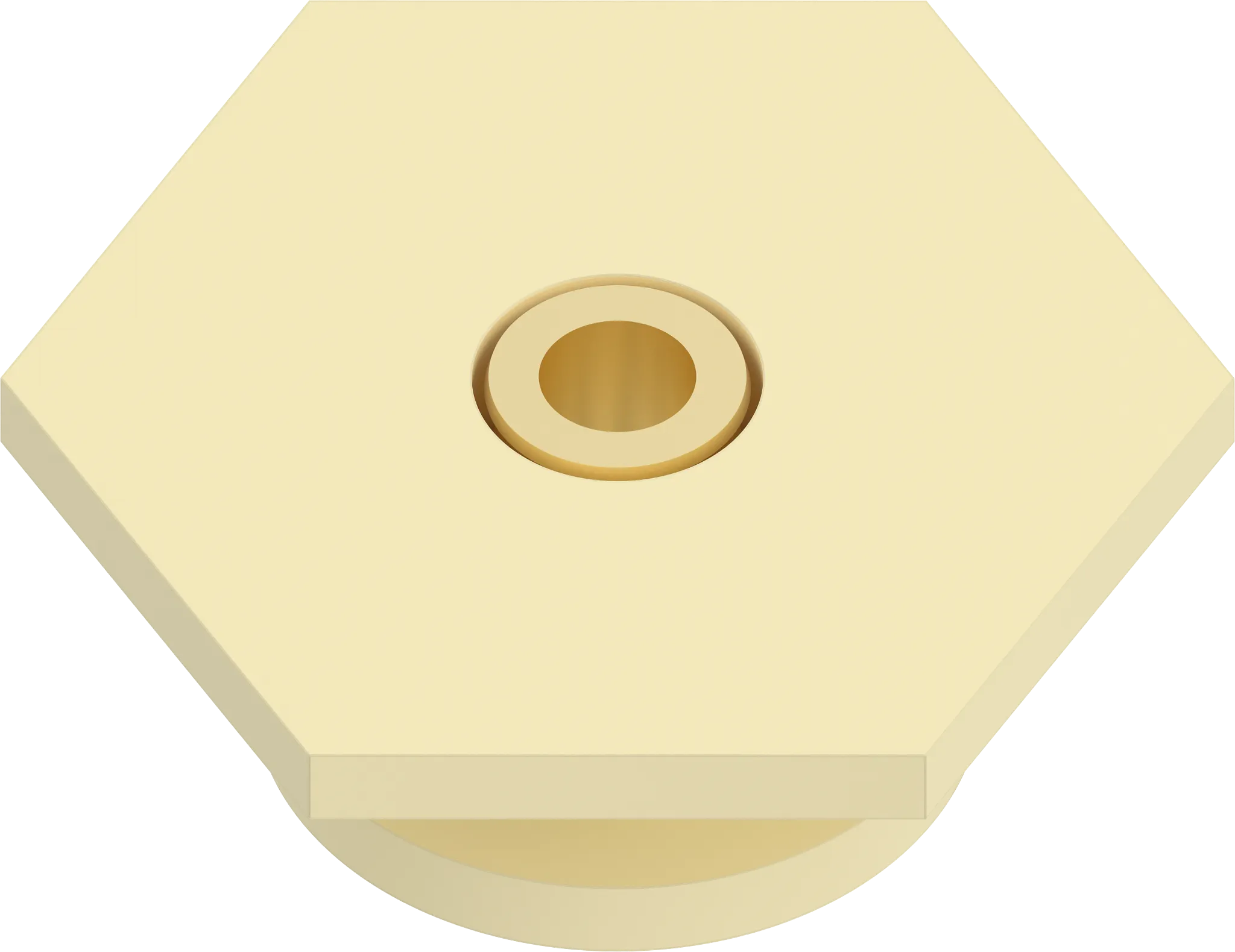

Für PRT-07 Drehkranzlager und kundeneigene Konstruktionen

Ein iglidur® PRT-07 Nutenstein-Austauschkit ermöglicht eine flexible Befestigung von Drehverbindungen und lässt sich sowohl im PRT-07 Drehkranzlager als auch in kundenseitig gefertigten Konstruktionen einsetzen. Dafür wird eine passende Nut in das jeweilige Bauteil eingearbeitet, in der der Nutenstein positioniert und befestigt wird.
Die genauen Bearbeitungshinweise sind in unserer Monateanleitung zu finden.

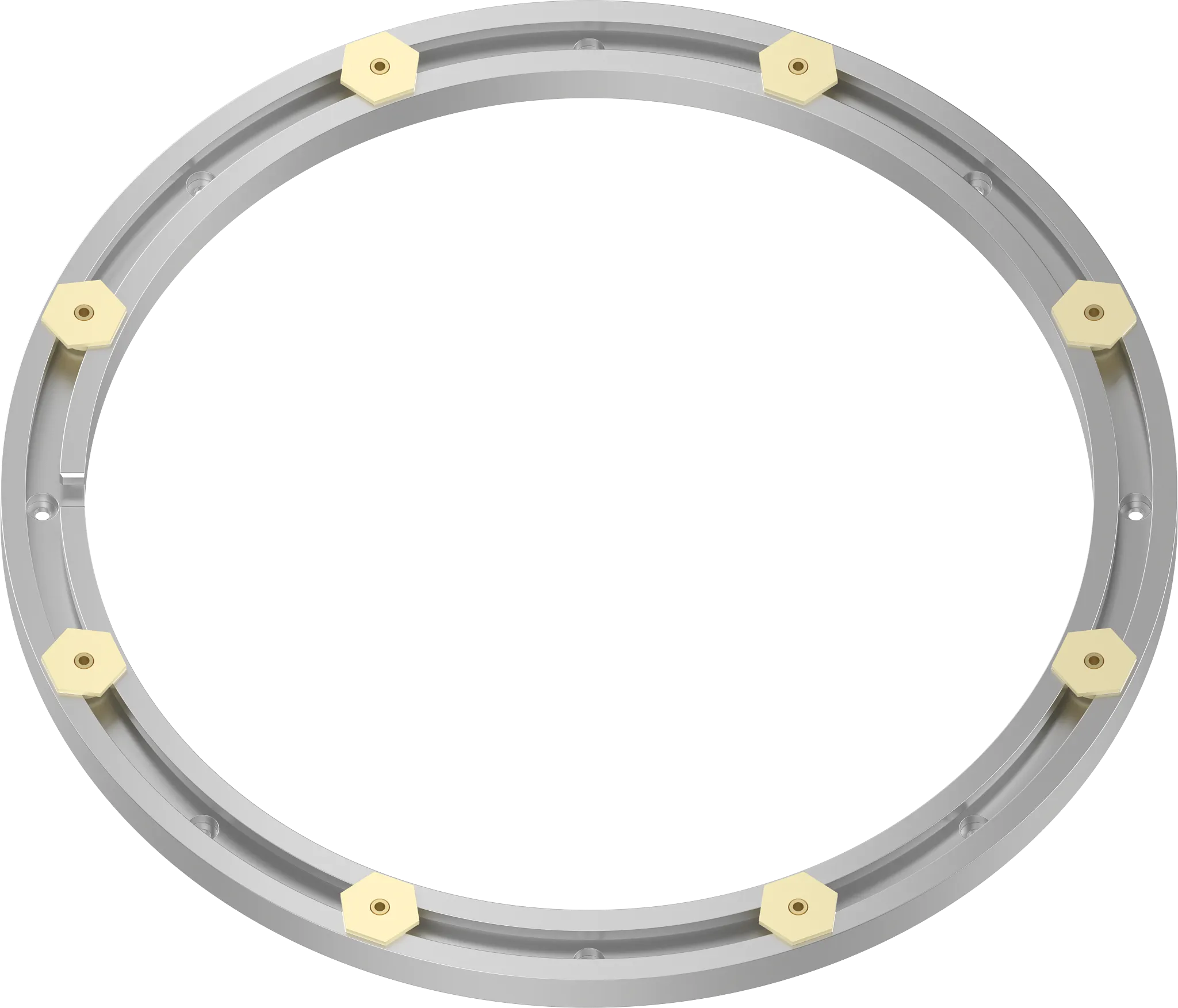

iglidur® PRT-07 Drehkranzlager mit 300 mm Durchmesser

Das iglidur® PRT-07-300 Drehkranzlager mit 300 mm Durchmesser verfügt über eine fertig eingearbeitete Nut für die flexible Befestigung mit Nutensteinen. Dadurch lässt sich die Drehverbindung einfach in unterschiedliche Konstruktionen integrieren und bei Änderungen oder Erweiterungen der Anwendung anpassen.

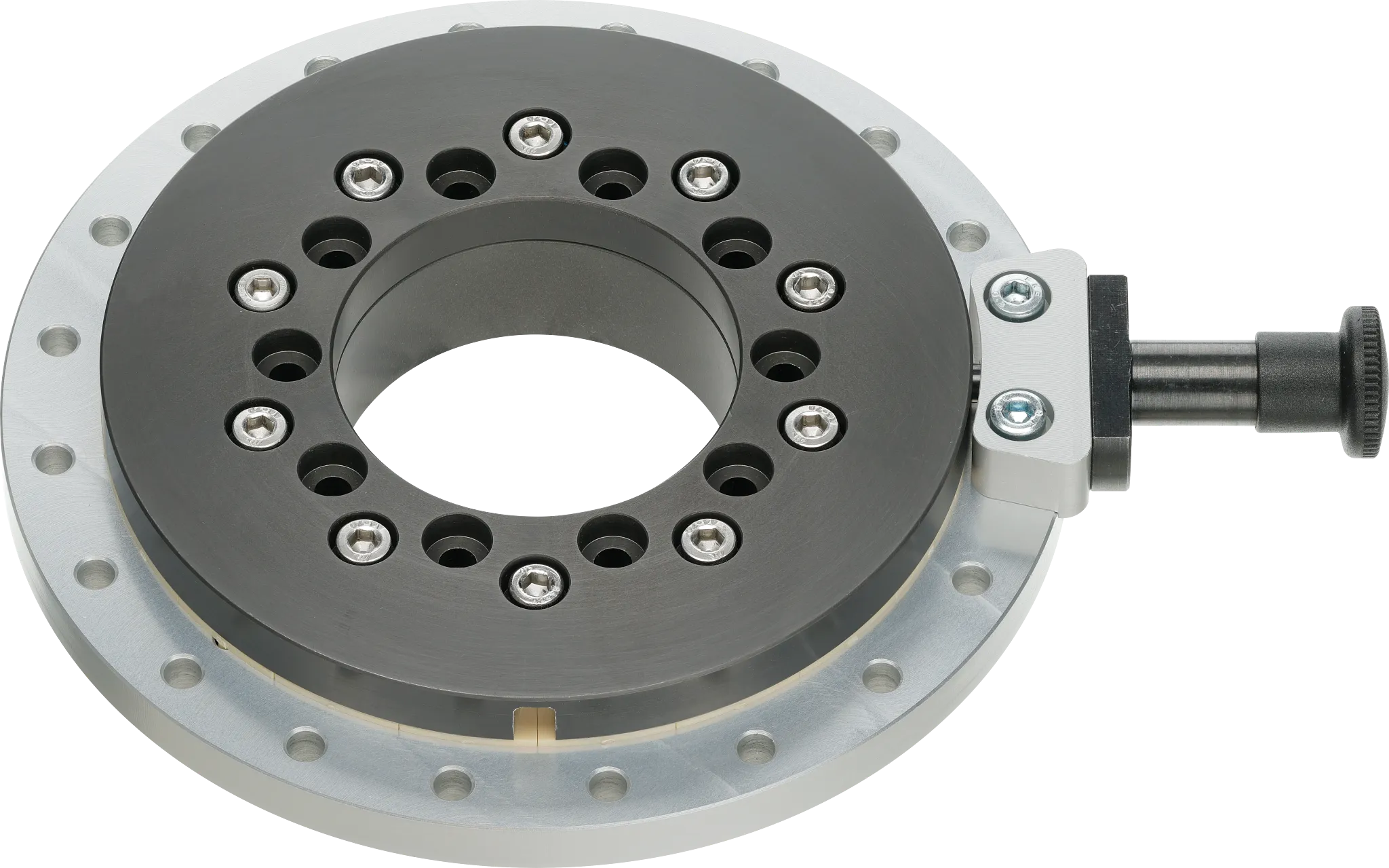

Integrierte Arretierung für definierte Drehpositionen

Das iglidur® PRT-01-ART Drehkranzlager mit integrierter Arretierung ermöglicht das sichere Fixieren definierter Drehpositionen. Der integrierte Arretierbolzen fixiert die Drehverbindung in 90°-Schritten und erreicht eine Haltekraft von bis zu 700 N.

Durch die integrierte Arretierung sind keine zusätzlichen Klemm- oder Fixierelemente erforderlich. Das reduziert die Anzahl der Bauteile und den Montageaufwand und ermöglicht eine einfache Integration in unterschiedliche Konstruktionen.

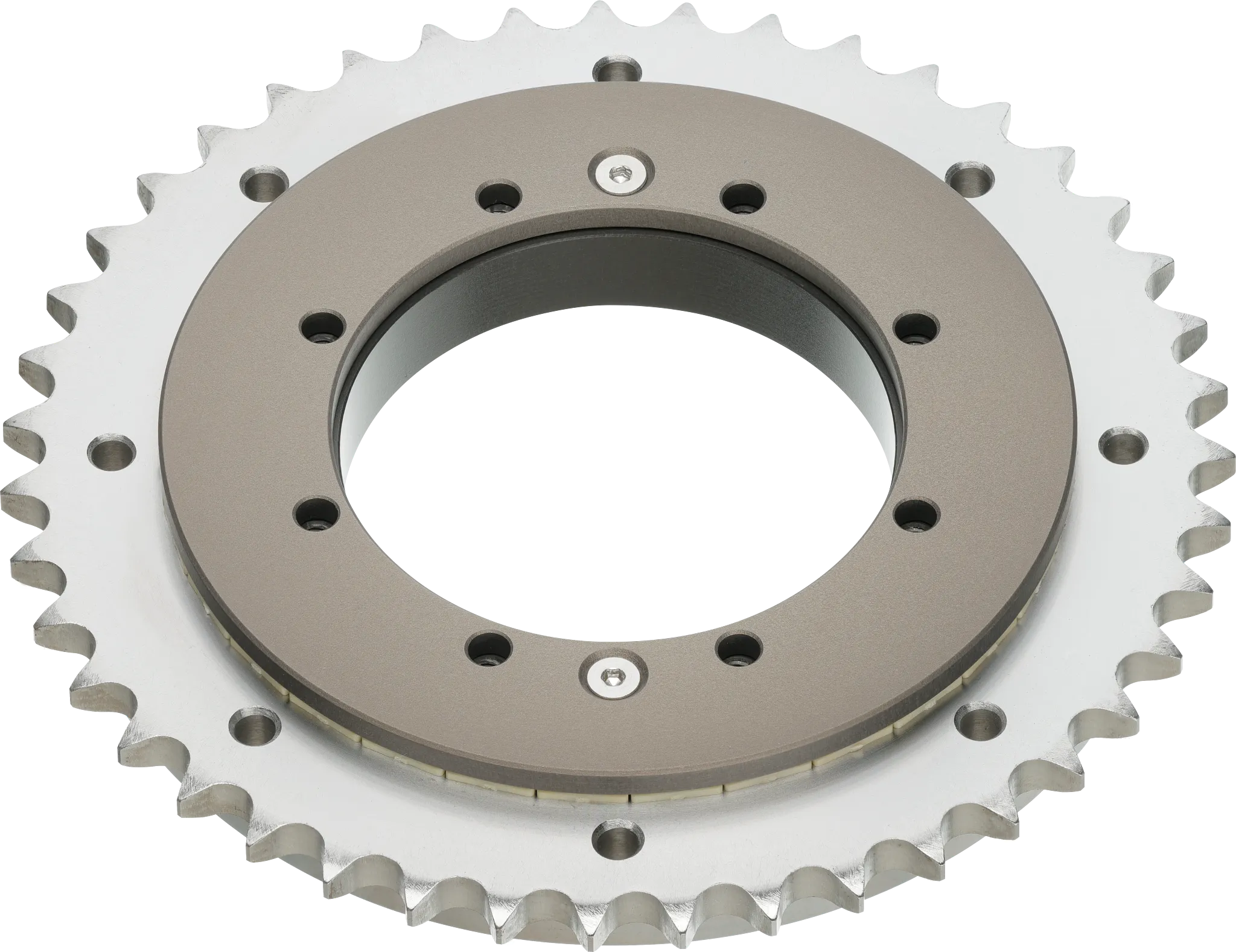

Integriertes Kettenrad für den direkten Antrieb

Das iglidur® PRT-04 Drehkranzlager mit integriertem Kettenrad kombiniert Drehverbindung und Antrieb in einer kompakten Einheit. Der direkte Kettenantrieb über eine Standard-Rollenkette reduziert die Anzahl der benötigten Bauteile und den Montageaufwand.

Die 06B-1-Rollenkettenverzahnung ermöglicht eine einfache Integration in bestehende Konstruktionen.

Mit dem iglidur® PRT-04 mit präziser Arretierung erweitert igus die PRT-04-Serie um eine Variante für Anwendungen mit definierten Positionen. Die integrierte Arretierfunktion ermöglicht Rastpunkte in 90°-Schritten und sorgt für eine spielfreie Fixierung der Drehbewegung.

Das Drehkranzlager ist kompakt aufgebaut und Teil des modularen Baukastensystems der PRT-04-Serie. Dadurch lässt es sich flexibel in bestehende Konstruktionen integrieren und mit weiteren Komponenten kombinieren.

Die maximale Haltekraft des Verriegelungsbolzens beträgt 700 N. Austauschbare Gleitelemente ermöglichen eine Anpassung und tragen zur Verlängerung der Nutzungsdauer bei. Der Betrieb erfolgt vollständig schmiermittelfrei und ist damit wartungsarm.

Typische Einsatzbereiche sind Anwendungen im Maschinenbau und in der Automatisierung, bei denen eine wiederholgenaue Positionierung erforderlich ist.

Mit dem iglidur® PRT-05 Kompact erweitert igus die PRT-05-Serie um eine besonders platzsparende Variante für Anwendungen mit begrenztem Bauraum. Durch die optimierte Bauweise mit reduziertem Außenring eignet sich das Drehkranzlager speziell für Einbausituationen, in denen Standardlösungen nicht eingesetzt werden können.

Das Modell PRT-05-94-PC-CP-AL kombiniert ein geringes Gewicht von nur 80 g mit einer kompakten Baugröße von 122 mm Durchmesser. Gleichzeitig stellt es eine kostengünstige Alternative innerhalb der Serie dar.

Gefertigt aus mindestens 75 % Regranulat und ausgelegt für den schmiermittelfreien Betrieb, ermöglicht das Lager einen wartungsarmen Einsatz. Typische Anwendungen finden sich im Maschinenbau, in der Automatisierung sowie in kompakten Konstruktionen mit begrenztem Bauraum.

Mit dem iglidur® PRT-05-94-PC erweitert igus die bewährte Low-Cost-Drehkranz-Serie um eine größere Baugröße und reagiert damit auf die Anforderungen vieler Anwender. Das Drehkranzlager aus Vollkunststoff bietet langlebige Drehverbindungen bei geringem Gewicht und überzeugt durch ein vereinfachtes Design, das nur aus zwei Komponenten besteht. Damit ist das Lager optimal für Anwendungen geeignet, bei denen höhere Lasten und ein großer Durchmesser benötigt werden. Durch die Herstellung aus min.75 % Regranulat unterstützt der PRT-05-94-PC eine nachhaltige Nutzung von Ressourcen und erfüllt moderne Anforderungen an Umweltfreundlichkeit. Im hauseigenen igus Labor getestet, zeigt das Lager eine hohe Belastbarkeit, insbesondere bei der axialen Lastaufnahme, und eignet sich damit ideal für Verkleidungen, Bedienpanels oder Displayverstellungen, bei denen Robustheit und Langlebigkeit im Vordergrund stehen.

Das neue iglidur® PRT-02-20-AL-DRI ermöglicht eine einfache und zuverlässige Montage. Dank des integrierten Distanzrings kann das Drehkranzlager direkt und bündig auf flachen Flächen befestigt werden – ganz ohne zusätzliche Freistiche oder Durchbrüche. Dies reduziert den Bearbeitungsaufwand und erleichtert die Installation. Das Lager basiert auf dem bewährten PRT-04-Design mit Distanzring und ist in verschiedenen Baugrößen erhältlich, sodass es flexibel in unterschiedlichen Anwendungen eingesetzt werden kann. Die schmiermittelfreie Gleitlagertechnik sorgt für einen wartungsfreien Betrieb und trägt zu einer ressourcenschonenden und sauberen Lösung bei.

Mit dem iglidur® PRT-02-20-AL-CP bringt igus eine besonders platzsparende, stabile und leichte Lösung für beengte Einbauverhältnisse auf den Markt. Als preisgünstige Alternative zum PRT-04-CP ermöglicht der PRT-02-AL-CP eine Ersparnis, ohne an Leistung einzubüßen. Zusätzlich kommt das Lager ohne Schmiermittel aus, was nicht nur Ressourcen einspart, sondern auch einen positiven Beitrag für die Umwelt leistet. Der PRT-02-AL-CP verbindet eine platzsparende Bauweise, Nachhaltigkeit und Zuverlässigkeit – optimal für Anwendungen, bei denen wenig Raum zur Verfügung steht und gleichzeitig hohe Belastbarkeit gefragt ist.

Anschläge jetzt auch individuell anpassbar
Der PRT-05-15-PC-TS-360 besteht aus spritzgegossenen Komponenten, die kostengünstig gefertigt und leicht montiert werden können. Das einfache Design sorgt für einen stabilen und zugleich leichten Aufbau. Der integrierte Winkelbegrenzer mit Anschlag erlaubt standardmäßig Drehbewegungen bis 360° und kann auf Anfrage individuell angepasst werden. Für die Materialien wurden iglidur P4 und iglidur M260 ausgewählt, da diese im Test die beste Performance zeigten und eine hohe Lebensdauer bieten.
